Ampe Kế: Thiết Bị Đo Lường Dòng Điện Không Thể Thiếu

by Thầy Đông · January 7, 2026

Rate this post

Chào mừng bạn đến với bài viết chi tiết về ampe kế – một thiết bị điện tử đóng vai trò nền tảng trong việc đo lường và kiểm soát dòng điện. Dù bạn là một kỹ thuật viên điện, một sinh viên ngành kỹ thuật, hay đơn giản là người yêu thích tìm hiểu về điện, việc nắm vững ampe kế là vô cùng quan trọng để vận hành an toàn và hiệu quả các hệ thống điện. Bài viết này sẽ đi sâu vào định nghĩa, nguyên lý hoạt động, các loại hình, ứng dụng đa dạng và hướng dẫn sử dụng ampe kế một cách chính xác nhất.

I. Ampe Kế Là Gì?

Ampe kế (tiếng Anh: Ammeter) là một loại thiết bị đo lường điện được thiết kế chuyên dụng để xác định cường độ dòng điện đang chạy qua một điểm hoặc một nhánh trong một mạch điện. Đây là một công cụ không thể thiếu trong bất kỳ phòng thí nghiệm điện tử, xưởng sửa chữa hay hệ thống sản xuất công nghiệp nào. Khả năng đo lường dòng điện chính xác giúp các chuyên gia phân tích hoạt động của mạch, phát hiện sớm các vấn đề tiềm ẩn, kiểm tra hiệu suất thiết bị và đảm bảo an toàn cho hệ thống.

Về cơ bản, ampe kế hoạt động dựa trên hiệu ứng từ trường hoặc các nguyên lý điện tử tiên tiến hơn để chuyển đổi cường độ dòng điện thành một giá trị hiển thị tương ứng.

ampe_ke_mot_chieu

II. Nguyên Lý Hoạt Động Của Ampe Kế

Nguyên lý hoạt động của ampe kế chủ yếu dựa trên việc tận dụng các hiện tượng vật lý liên quan đến dòng điện. Có hai loại ampe kế chính với nguyên lý hoạt động khác nhau: ampe kế tương tự (analog) và ampe kế số (digital).

1. Nguyên Lý Hoạt Động Cơ Bản (Ampe Kế Tương Tự)

Các ampe kế tương tự truyền thống thường dựa trên nguyên lý của hiệu ứng từ trường. Cụ thể, khi một dòng điện chạy qua một cuộn dây dẫn, nó sẽ tạo ra một từ trường xung quanh cuộn dây đó. Thiết bị bên trong ampe kế thường bao gồm một nam châm vĩnh cửu và một cuộn dây (gọi là cuộn dây đo).

Khi dòng điện cần đo được đưa vào ampe kế (theo cách mắc nối tiếp), nó sẽ đi qua cuộn dây đo. Dòng điện này tạo ra một từ trường, tương tác với từ trường của nam châm vĩnh cửu. Sự tương tác này sinh ra một lực cơ học (mô-men xoắn), làm cho một kim chỉ thị gắn với cuộn dây quay trên một mặt số đã được chia vạch. Độ lớn của dòng điện tỉ lệ thuận với góc quay của kim.

Định luật Ampere chi phối mối quan hệ này: lực từ sinh ra tỉ lệ thuận với cường độ dòng điện chạy qua dây dẫn.
Cuộn dây đo được quấn rất nhiều vòng dây mảnh để tăng cường độ từ trường sinh ra từ dòng điện nhỏ.
Nam châm vĩnh cửu tạo ra từ trường cố định để tương tác với từ trường do dòng điện tạo ra.
Lò xo xoắn được sử dụng để tạo ra lực cản, giúp kim chỉ thị quay về vị trí 0 khi không có dòng điện và giới hạn góc quay của kim.

2. Cách Ampe Kế Đo Dòng Điện

Để đo dòng điện, ampe kế phải được mắc nối tiếp vào mạch điện cần đo. Điều này có nghĩa là dòng điện mà chúng ta muốn đo phải đi qua ampe kế. Việc mắc nối tiếp đảm bảo rằng toàn bộ dòng điện chảy qua thiết bị sẽ đi qua cuộn dây đo của ampe kế, cho phép nó ghi nhận và hiển thị giá trị dòng điện.

Trở kháng thấp: Một đặc điểm quan trọng của ampe kế là nó có điện trở nội rất thấp (lý tưởng là bằng 0). Điều này được thực hiện bằng cách sử dụng một điện trở shunt có giá trị nhỏ mắc song song với cuộn dây đo trong các ampe kế cơ học, hoặc thiết kế mạch điện tử tương ứng. Mục đích của điện trở nội thấp là để khi mắc nối tiếp vào mạch, ampe kế không làm thay đổi đáng kể cường độ dòng điện của mạch đó. Nếu ampe kế có trở kháng cao, nó sẽ cản trở dòng điện, dẫn đến kết quả đo không chính xác.
Phạm vi đo: Ampe kế thường có nhiều thang đo (phạm vi đo) khác nhau, cho phép đo từ dòng điện rất nhỏ (miliampe – mA) đến dòng điện rất lớn (hàng trăm ampe – A). Người sử dụng cần lựa chọn thang đo phù hợp trước khi kết nối ampe kế vào mạch để tránh làm hỏng thiết bị đo hoặc gây nguy hiểm.

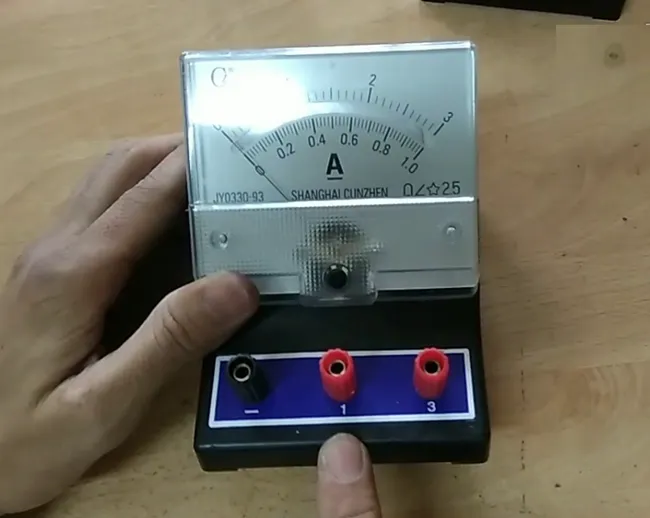

nguyen_ly_hoat_dong_cua_ampe_ke

III. Các Loại Ampe Kế Phổ Biến

Sự phát triển của công nghệ đã cho ra đời nhiều loại ampe kế với các nguyên lý và tính năng khác nhau, phù hợp với từng nhu cầu sử dụng cụ thể.

1. Ampe Kế Tương Tự (Analog Ammeter)

Ampe Kế Cuộn Dây Di Động (Moving Coil Ammeter): Đây là loại phổ biến nhất cho dòng điện một chiều (DC). Nguyên lý hoạt động dựa trên sự tương tác giữa từ trường của nam châm vĩnh cửu và từ trường do dòng điện qua cuộn dây tạo ra. Chúng có độ nhạy cao, thang đo tuyến tính và tiêu thụ ít năng lượng.
Ampe Kế Sắt Di Động (Moving Iron Ammeter): Loại này sử dụng nguyên lý cảm ứng điện từ, hoạt động được cho cả dòng điện xoay chiều (AC) và một chiều (DC). Chúng có cấu tạo đơn giản, chắc chắn và chịu được quá tải tốt hơn, nhưng độ chính xác và độ nhạy thường kém hơn loại cuộn dây di động. Thang đo của ampe kế sắt di động không tuyến tính hoàn toàn.
Ampe Kế Điện Động (Electrodynamometer Ammeter): Loại này có cấu tạo gồm hai cuộn dây: một cuộn cố định và một cuộn di động. Chúng có thể đo cả dòng AC và DC, và thường được dùng làm ampe kế chuẩn vì độ chính xác cao. Tuy nhiên, chúng tiêu thụ nhiều năng lượng hơn và đắt tiền hơn.

2. Ampe Kế Số (Digital Ammeter)

Ampe kế số sử dụng các linh kiện điện tử hiện đại để đo lường và hiển thị kết quả. Chúng thường có độ chính xác cao, dễ đọc, khả năng đo nhiều loại tín hiệu và có thêm nhiều chức năng hữu ích khác.

Nguyên lý: Dòng điện đi qua một điện trở shunt có giá trị chính xác, tạo ra một điện áp rơi tỉ lệ với dòng điện đó. Điện áp này sau đó được chuyển đổi thành tín hiệu số bởi một bộ chuyển đổi Analog-to-Digital (ADC). Giá trị số này sau đó được hiển thị trên màn hình LCD hoặc LED.
Ưu điểm: Dễ đọc, độ chính xác cao, khả năng tự động chọn thang đo, có thể lưu trữ giá trị đo, đo được cả AC và DC (thường có nút chuyển đổi), tích hợp các chức năng đo lường khác như vôn kế, ôm kế (thành thiết bị đa năng – multimeter).
Phân loại: Có các loại ampe kế số chuyên dụng hoặc tích hợp trong các thiết bị đa năng (multimeter), kìm đo dòng điện (clamp meter).

ung_dung_ampe_ke

IV. Ứng Dụng Rộng Rãi Của Ampe Kế

Ampe kế là một công cụ đa năng, có mặt trong hầu hết các lĩnh vực liên quan đến điện và điện tử.

1. Ứng Dụng Trong Lĩnh Vực Điện Tử

Điện tử tiêu dùng: Dùng để kiểm tra và xác định cường độ dòng điện tiêu thụ của các thiết bị như điện thoại di động, máy tính, tivi, tủ lạnh, máy giặt… giúp đánh giá hiệu suất và phát hiện bất thường.
Sửa chữa điện tử: Kỹ thuật viên sử dụng ampe kế để chẩn đoán lỗi. Ví dụ, nếu một thiết bị tiêu thụ dòng điện quá cao so với thiết kế, điều đó có thể chỉ ra sự cố đoản mạch hoặc linh kiện bị hỏng. Ngược lại, dòng điện quá thấp có thể báo hiệu một thành phần hoạt động không hiệu quả.
Phát triển sản phẩm mới: Trong quá trình nghiên cứu và phát triển các mạch điện tử mới, ampe kế là công cụ thiết yếu để đo lường và tối ưu hóa dòng điện, đảm bảo mạch hoạt động ổn định và tiết kiệm năng lượng trước khi sản xuất hàng loạt.

2. Ứng Dụng Trong Lĩnh Vực Công Nghiệp

Điều khiển và bảo dưỡng máy móc: Các thiết bị công nghiệp như động cơ điện, máy bơm, biến tần, van điều khiển điện và các hệ thống tự động hóa đều tiêu thụ dòng điện để hoạt động. Ampe kế giúp theo dõi dòng điện này, phát hiện sớm các dấu hiệu quá tải, sai lệch, từ đó lên kế hoạch bảo trì, sửa chữa, ngăn ngừa hư hỏng nghiêm trọng và gián đoạn sản xuất.
Quản lý năng lượng: Theo dõi dòng điện tiêu thụ của các dây chuyền sản xuất, máy móc giúp doanh nghiệp đánh giá hiệu quả sử dụng năng lượng, xác định các thiết bị tiêu thụ nhiều điện năng bất thường và có biện pháp tiết kiệm.
Kiểm tra mạch điện công nghiệp: Trong các hệ thống điện phức tạp của nhà máy, ampe kế được dùng để kiểm tra sự phân bố dòng điện, đảm bảo các pha cân bằng và tuân thủ các tiêu chuẩn an toàn về điện.

3. Ứng Dụng Trong Lĩnh Vực Nghiên Cứu

Nghiên cứu khoa học cơ bản: Các nhà vật lý, kỹ sư điện tử sử dụng ampe kế trong các thí nghiệm để đo lường, phân tích các hiện tượng điện từ, tính chất của vật liệu dưới tác động của dòng điện.
Nghiên cứu năng lượng tái tạo: Trong các dự án nghiên cứu về năng lượng mặt trời, gió, pin lưu trữ, ampe kế là công cụ quan trọng để đo lường dòng điện do các hệ thống này tạo ra hoặc tiêu thụ, từ đó đánh giá hiệu suất và khả năng tích hợp.
Nghiên cứu y sinh: Một số thiết bị y tế hoặc các nghiên cứu liên quan đến tín hiệu sinh học cũng cần đo lường các dòng điện rất nhỏ, đòi hỏi ampe kế có độ nhạy cao hoặc các thiết bị chuyên dụng.

V. Hướng Dẫn Sử Dụng Ampe Kế Hiệu Quả và An Toàn

Việc sử dụng ampe kế đòi hỏi sự cẩn trọng và tuân thủ các quy tắc nhất định để đảm bảo kết quả đo chính xác và an toàn cho người sử dụng cũng như thiết bị.

1. Hướng Dẫn Sử Dụng Cơ Bản

Xác định loại dòng điện: Đầu tiên, bạn cần biết mình đang đo dòng điện một chiều (DC) hay xoay chiều (AC). Hầu hết các ampe kế số hiện đại có thể đo cả hai loại, nhưng ampe kế tương tự thường chỉ chuyên dụng cho một loại.
Chọn phạm vi đo (Thang đo): Đây là bước QUAN TRỌNG NHẤT.
- Nếu bạn không biết dòng điện dự kiến, hãy bắt đầu với thang đo cao nhất và giảm dần cho đến khi có được một chỉ số đọc rõ ràng trên màn hình.
- Nếu bạn biết trước phạm vi dòng điện, hãy chọn thang đo cao hơn một chút so với giá trị ước tính để đảm bảo an toàn cho ampe kế.
- Nếu chọn sai thang đo (quá thấp), ampe kế có thể bị hỏng. Nếu chọn sai thang đo (quá cao), bạn sẽ không đọc được giá trị chính xác.
Kết nối ampe kế vào mạch: Ampe kế PHẢI được mắc nối tiếp vào mạch điện cần đo.
- Đối với ampe kế tương tự hoặc ampe kế số có các cổng đo riêng: Ngắt nguồn mạch điện. Tháo một đầu dây của mạch tại điểm bạn muốn đo dòng điện, sau đó đấu nối ampe kế vào vị trí đó. Dòng điện từ nguồn sẽ đi vào một cực của ampe kế, qua bên trong nó, rồi đi ra cực còn lại để tiếp tục đến tải.
- Đối với kìm đo dòng điện (Clamp Meter): Đây là loại tiện lợi nhất vì không cần ngắt mạch. Chỉ cần mở ngàm kẹp và kẹp vào một dây dẫn đơn lẻ trong mạch. Kìm sẽ tự động đo dòng điện chạy trong dây đó.
Đọc kết quả:
- Ampe kế tương tự: Đọc giá trị kim chỉ trên thang đo đã chọn. Lưu ý các vạch chia và đơn vị (A, mA).
- Ampe kế số: Giá trị dòng điện sẽ hiển thị trực tiếp trên màn hình dưới dạng số, kèm theo đơn vị (A, mA, µA).
Hoàn tất phép đo: Sau khi ghi nhận kết quả, tắt nguồn mạch điện. Tháo ampe kế ra và nối lại dây mạch điện ban đầu.

2. Biện Pháp An Toàn Khi Sử Dụng

Ngắt nguồn trước khi kết nối/ngắt kết nối: Luôn đảm bảo rằng nguồn điện của mạch đã được tắt hoàn toàn trước khi bạn thực hiện thao tác đấu nối hoặc tháo gỡ ampe kế. Điều này ngăn ngừa nguy cơ giật điện và bảo vệ thiết bị.
Đeo trang bị bảo hộ cá nhân (PPE): Khi làm việc với các mạch có điện áp hoặc dòng điện cao, hãy luôn đeo kính bảo hộ, găng tay cách điện và các trang bị bảo hộ phù hợp khác.
Kiểm tra ampe kế: Trước mỗi lần sử dụng, hãy kiểm tra xem dây dẫn, vỏ ampe kế có bị nứt, vỡ, hở hay các dấu hiệu hư hỏng nào khác không.
Không vượt quá giới hạn: Tuyệt đối không đo dòng điện vượt quá thang đo tối đa mà ampe kế cho phép.
Hiểu rõ giới hạn của thiết bị: Các ampe kế khác nhau có giới hạn điện áp và dòng điện khác nhau. Hãy đọc kỹ hướng dẫn sử dụng của nhà sản xuất.

3. Các Kiểm Tra và Bảo Trì Định Kỳ

Chỉnh zero: Đối với ampe kế tương tự, trước khi sử dụng, hãy đặt thang đo về 0 và kiểm tra xem kim có chỉ đúng vạch số 0 không. Nếu không, hãy điều chỉnh bằng vít chỉnh zero. Ampe kế số thường tự động hiệu chỉnh zero.
Kiểm tra độ chính xác: Định kỳ, có thể hiệu chuẩn ampe kế bằng cách so sánh kết quả đo với một thiết bị chuẩn đã được kiểm định hoặc một nguồn dòng điện có giá trị đã biết.
Vệ sinh: Giữ cho ampe kế sạch sẽ, tránh bụi bẩn và ẩm ướt.
Bảo quản: Cất giữ ampe kế ở nơi khô ráo, thoáng mát, tránh va đập mạnh. Sử dụng hộp đựng chuyên dụng nếu có.
Bảo dưỡng chuyên nghiệp: Theo khuyến cáo của nhà sản xuất, nên gửi ampe kế đi hiệu chuẩn và bảo dưỡng định kỳ bởi các đơn vị có chức năng để đảm bảo độ chính xác và tuổi thọ của thiết bị.

Việc nắm vững và tuân thủ các nguyên tắc trên sẽ giúp bạn sử dụng ampe kế một cách hiệu quả, an toàn, đồng thời khai thác tối đa khả năng của thiết bị này trong công việc và học tập.
